Wood Working Electronic Glass Cloth Impregnation Line with Fast Production Speed

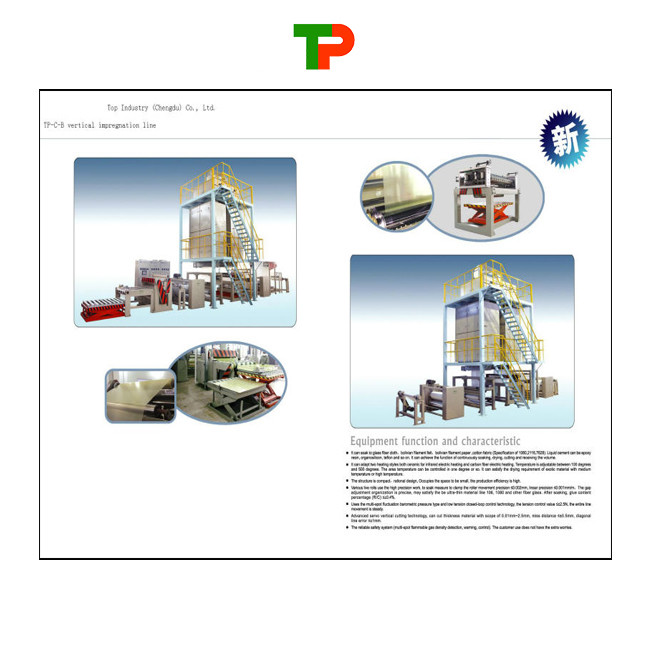

  4' electronic glass cloth vertical impregnation line

We can supply the artificial board decoration material impregnation machines, insulation material impregnation machines and auxiliary equipment such as exhaust air burning stove, boiler, glue making system and glue mixing system etc.  The artificial board decoration material impregnation machines are mainly used for  producing the impregnated paper such as decorative paper, grainy paper, balance paper, kraft paper and overlay paper for furniture board, concrete forming panels, bamboo plywood, laminate flooring board and high pressure laminate board. The insulation material impregnation machines are used for producing the base material for CCL(copper-clad laminate) of PCB industry such as the paper, cloth, compound etc. insulation material.

  4' electronic glass cloth vertical impregnation line

Usage: CCL (copper clad laminate) , insulation material

Raw material: 7628,2116,1080 etc. electronic glass cloth, glass mat and paper

Product: FR-4, CEM-1, CEM-3 etc. prepreg.

Working width: 4’

Feature:

• Ø Adopt such heating way through radiation from hot oil board coating by imported far infrared and electrical heating boards. Temperature is controlled from left, middle and right aspects. It is a good way to shorten the gel time less than or same as 2.5S. and the surface of PP is smooth, no impurity and no bubble.
• Ø High controlling precision of metering roll. Movement precision is less than or equal with 0.002mm. and linear precision is less than or equal with 0.001mm/m. the tolerance range of impregnated prepreg can reach international standard.
• Ø The whole line adopts closed-loop servo control system, multi-points tension controls, which makes the tension of the whole line less than ±3N. And the line can stably and consecutively impregnate and dry the thin cloth such as 1080 etc..

Remark: we can also design and manufacture it according to the user’s specific requirements such as the working width, the number of dryers and the working speed etc.

2.2 vertical impregnation line

Usage: CCL (copper clad laminate), insulation material

Raw material: 7628,2116 etc. electronic glass cloth, glass mat and paper

Product: FR-4 and insulation board

Working width: 4’

Feature:

• Ø There re several heating ways such as heating by hot wind, radiation from hot oil board coating by imported far infrared and so on.
• Ø Our product has the most competitiveness at the compare of performance and price. Middle-sized customers in CCL line should choose such one at first.

Remark: we can also design and manufacture it according to the user’s specific requirements such as the working width, the number of dryers and the working speed etc.
